限流孔板如何计算流量

适用介质：气体、液体、蒸汽

规格：admin

品牌：宏达

工作压力：根据要求定制MPa

流量范围：根据现场要求定制

公称流量：以实际流量为准

　　限流孔板流量技术测量原理是基于流体的机械能相互转换的原理。在水平管道中流动的流体，具有动压能和静压能(位能相等)，在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。

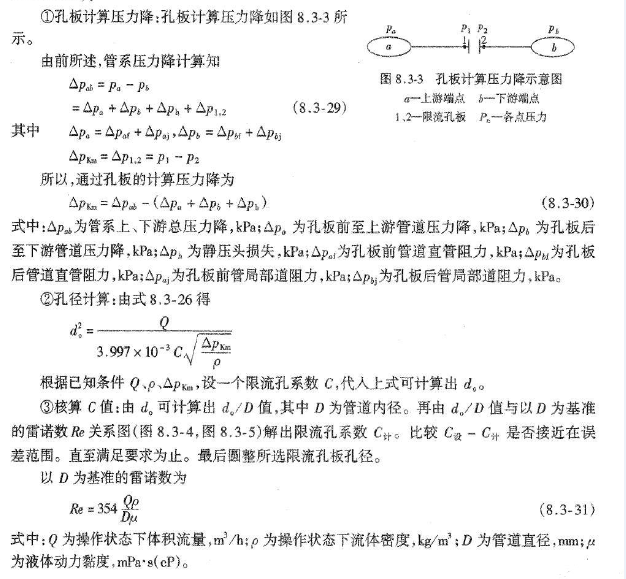

　　以体积流量公式为例：

　　Qv=CεΑ/sqr(2ΔP/(1-β^4)/ρ1)

　　其中：C流出系数;ε可膨胀系数;Α节流件开孔截面积，M^2;ΔP节流装置输出的差压，Pa;β直径比;ρ1被测流体在I-I处的密度，kg/m3;Qv体积流量，m3/h。

　　按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。其实重要是密度的转换。

　　计算公式如下：Q=0。004714187*d^2*ε*@sqr(ΔP/ρ)Nm3/h0C101。325kPa也即是画面要求显示的0度标准大气压下的体积流量。

　　根据密度公式：ρ=P*T50/(P50*T)*ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0。04MPa下的工艺基准点结合这两个公式即可在程序中完成编制
