法兰取压孔板流量计

适用介质：气体、液体、蒸汽

规格：admin

品牌：宏达

工作压力：根据要求定制MPa

流量范围：根据现场要求定制

公称流量：以实际流量为准

　　法兰取压孔板流量计是测量流量的差压发生装置，也可以叫做法兰式孔板流量计，常用于高压气体、液体介质的测量。

　　法兰取压孔板流量计算

　　压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时(如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等)，在其前后产生压差，此差压值与该流量的平方成正比。在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。孔板流量计理论流量计算公式为：

　　式中，qf为工况下的体积流量，m3/s;c为流出系数，无量钢;β=d/D，无量钢;d为工况下孔板内径，mm;D为工况下上游管道内径，mm;ε为可膨胀系数，无量钢;Δp为孔板前后的差压值，Pa;ρ1为工况下流体的密度，kg/m3。

　　法兰取压孔板流量计规格参数：

　　1. 公称直径： 15 mm ≤DN≤2000mm

　　2. 公称压力：PN≤25MPa

　　3. 工作温度：-50℃≤t≤850℃

　　4. 量程比：1:5， 1:10

　　5. 精度：0.5级，1.0级

　　法兰取压孔板流量计特点：

　　▲可同时显示累计流量、瞬时流量、压力、温度。

　　▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。

　　▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。

　　▲标准型节流装置无须实流校准，即可投用。

　　▲安装更简单，无须引压管，可直接接差压变送器和压力变送器。

　　▲具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。

　　▲可忽略温度、静压影响

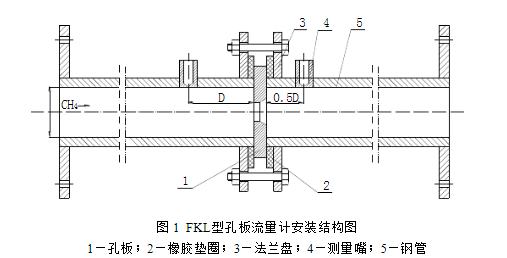

　　法兰取压孔板流量计安装：

　　(1) 节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

　　(2) 安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

　　(3) 为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以直管段必须是圆的，节流件前后要求一段足够长的直管段。

　　以上就是法兰取压孔板流量计相关介绍，温馨提示：在法兰取压孔板流量计的安装方面，我们也要注意孔板与法兰之间的间隙距离以及管道大小的吻合度。当然要注意安装时候的前后距离一定要符合安装手册上的要求。
